本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电厂设备高低压配电源箱的效用： 1、合理化的计算能量补充。 2、方面对电源线路的启闭运行。 3、有较高的安全性防御等级分，能主观的体现控制电路的导通情况下。

项目名称：656KW重油发电厂空调机组单机配电箱主要元件明细清单
供配电盘主要部件申报单
编号	简称	型号尺寸尺寸	企业	需求量	厂
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产柴油发电机马达组调整器	HGM6110	只	1	众智
3	电站机时速调控器	C2002	只	1	孚创
4	交流电开关电源功能	DC24V	只	1	众智
5	小行里边继设备	HH54P    DC24V	只	2	正泰
6	小款中间商继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

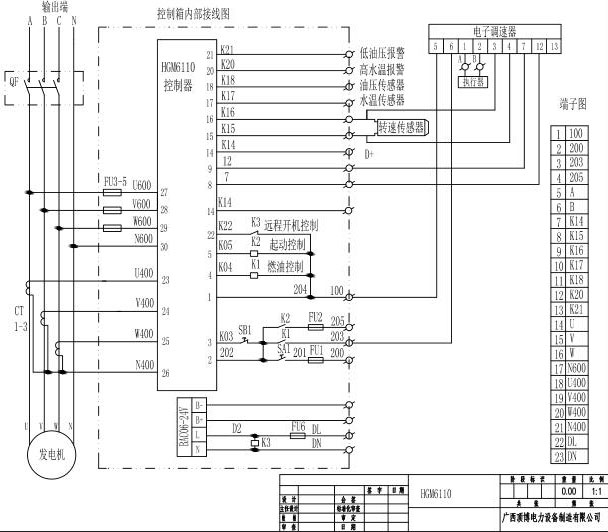

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.51daocao.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
