玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

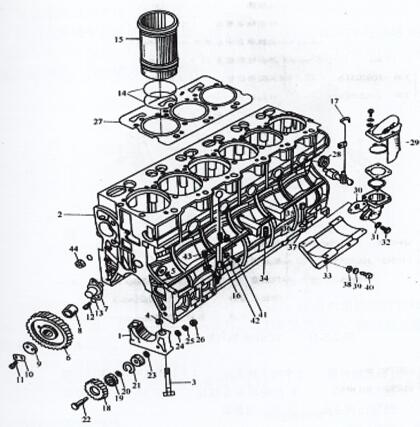

图2-3 -10 YC6108G气缸体总成

1滚柱轮毂轴承盖  2电磁阀体  3主滚柱轮毂轴承螺钉  4产品定位套  6正时惰伞小齿轮  7惰轮滚柱轮毂轴承  8惰轴榫衬套  9惰轮档板  10锁片  11小螺钉  14封水圈  15缸套  18液压真空泵正中间传动链伞小齿轮  19滚柱轮毂轴承  27缸垫  29人工呼吸器  33真空泵支架  34更改垫圈  37曲面垫圈  40支架螺钉  44主油道封严塞

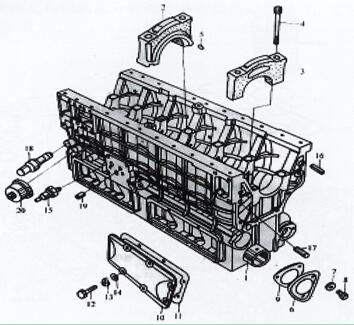

图2-3-11 YC6108G气缸体总成

1凸轮轴轴轴衬套 2期间主要承盖 3主要承盖 4主要承螺帽 5销 8凸轮轴轴轴泵体螺帽 15液压过低警报器器 18调压阀总程 20液压警报器器

1．玉柴柴油机水堵及主油道油堵的安装

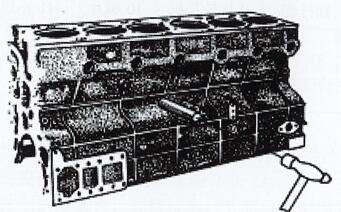

对水堵的装有参与图2-3-12，装有条件：首先在水堵封严体上匀称涂上11747封严胶。二装有后的水堵外横截与零件对齐或稍低一些。

图2-3 -12防御反应水堵的布置

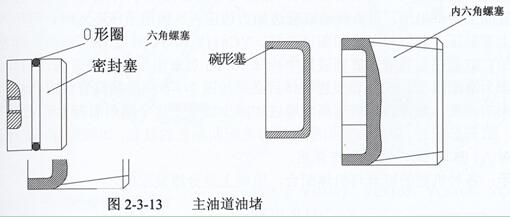

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封胶塞，后油堵为碗形塞，如下所述图2-3 -13如图是。

安装要求：

(1)在螺塞中段涂上545密封隔绝胶，用内六角板手扭紧就好。(2) 密闭塞口有O形圈，的安装时格外小心难以坏损。(3)组装立即后，封闭塞及螺 塞外端口应偏低于我们身体端口。组装时，用软重金属敲击即入。

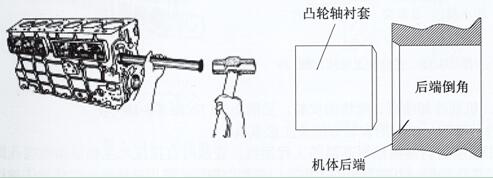

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的前后端分离开发面是有倒角的（前段不倒角），由于安转使用衬套时，用通用型工装定制从人体细胞前后端分离开发朝前段一个一个安转使用。(2) 轴承轴衬套油孔必须要改变方向设备上的进油孔。主要：对YC6105、YC6108 机第4、6挡衬套有一油孔到达拐臂座。YC6M机只需一油孔改变方向。（因轴瓦上打有油槽）YC4108机第2、4档有一油孔到达拐臂座。剩下的手机型号只能一挡有 ～油孔到达拐臂座。固此在装置时请加主要。(3) 衬套重新安装后放入卧镗里加工到复内控定尺寸，符合要求如表2-3-4。

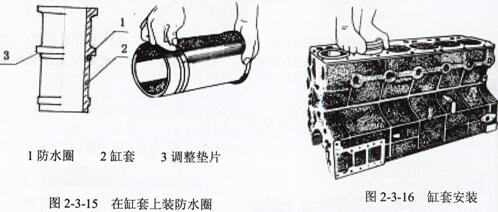

3．缸套安装注意事项。

(1)排除缸套台肩处的浮锈或发动机积碳。(2)组装前先查验玉柴火力发马达组缸套孔的直径有没有适用标准请求如表2-3-3。(3)在缸套里装防腐圈（YC6112镶缸套机、YC4112cpu类型及YC4110 cpu类型为干井式缸套，还要装防腐圈）(4)往零件上按装使用时，在防潮防水的位置涂上一些润滑油，用心拖动缸套边加力边压入。如手去压不进时，该用实木板垫平上半部敲压入精准就能，如2-3-16。YC4112和YC6112机缸套与零件是紧匹配的，缸套在按装使用前先置于液氮中蒸发10min后拿出来用垫块拍击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套标准配置时，以神经细胞好友分组色象征标准配置同色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在等你不于详述。显示信息：所有款型的缸套与组织细胞针对，基本准则上是分组进行配备的。

1．润滑油冷却塔雾炮、喷钩的装设。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 激光喷水嘴的原材料是耐老化耐室温的建筑项目塑料件，怎么装有时真接压入机床主轴承型号座激光喷水嘴孔即刻。规范要求压专业到位，没有低于轴承型号座孔。怎么装有用完后，须要奶油枪加以汽油作汽压噴射试验装置，在汽缸下止点时激光喷水嘴冒出的油束一定要射在汽缸内腔体两侧，且油束没有收敛。重视：当发起机启动周期较长，凡在拆油底壳时，重视审核喷咀可不可以老化测试变质已磨损，请谅解已磨损，必须要换好件。

(2) 发动机油蒸发喷钩为涂塑钢管悍接件，装有时靠市场市场定位销市场市场定位，用螺拴加固在消化液上。装有前先体检限压阀球话动能不方便，悍接件油孔能不堵塞。须要喷钩喷油须要贴紧火塞环内腔对火塞环带内蒸发油道的舱位，油束须要照进来火塞环上的油道。（靠焊 接件加工厂可以保障），一并喷钩不允许与火塞环裙部或曲轴动平衡块呈现抵触。重视：安装系统所用到的火塞环，须要开了喷钩让位口。
